Cuatro máquinas de soldadura iguales y ningún fabricante al que llamar. Dos estaban paradas. Las dos volvieron a producir, y lo que ninguna copia restaura quedó escrito.
El equipo

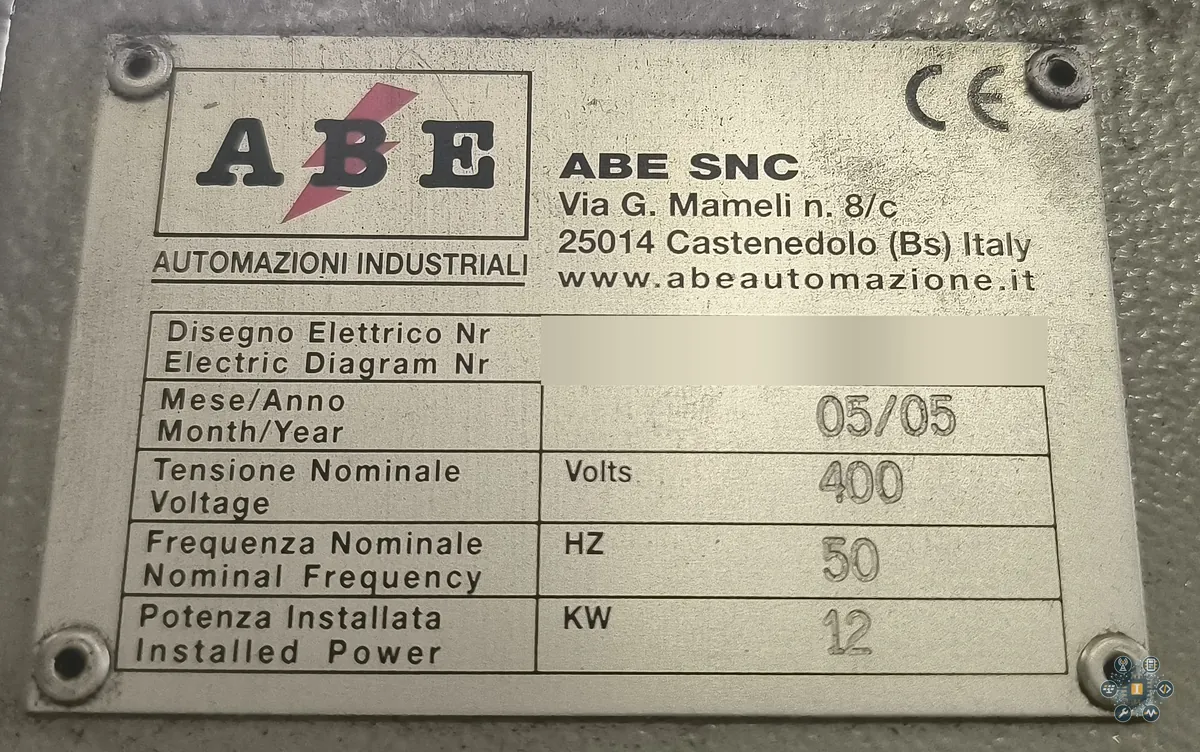

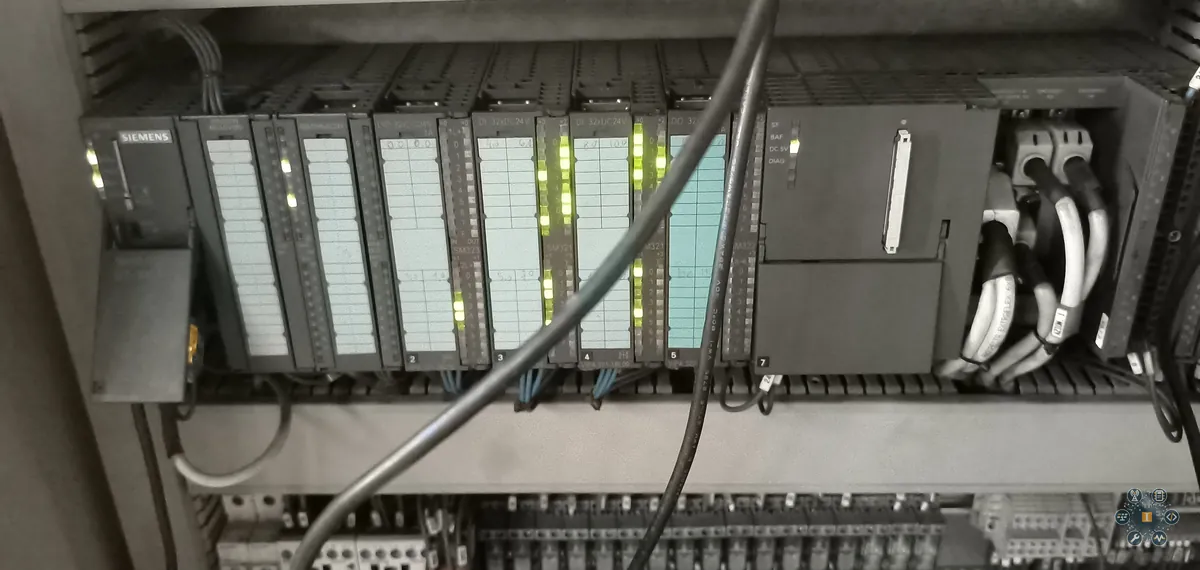

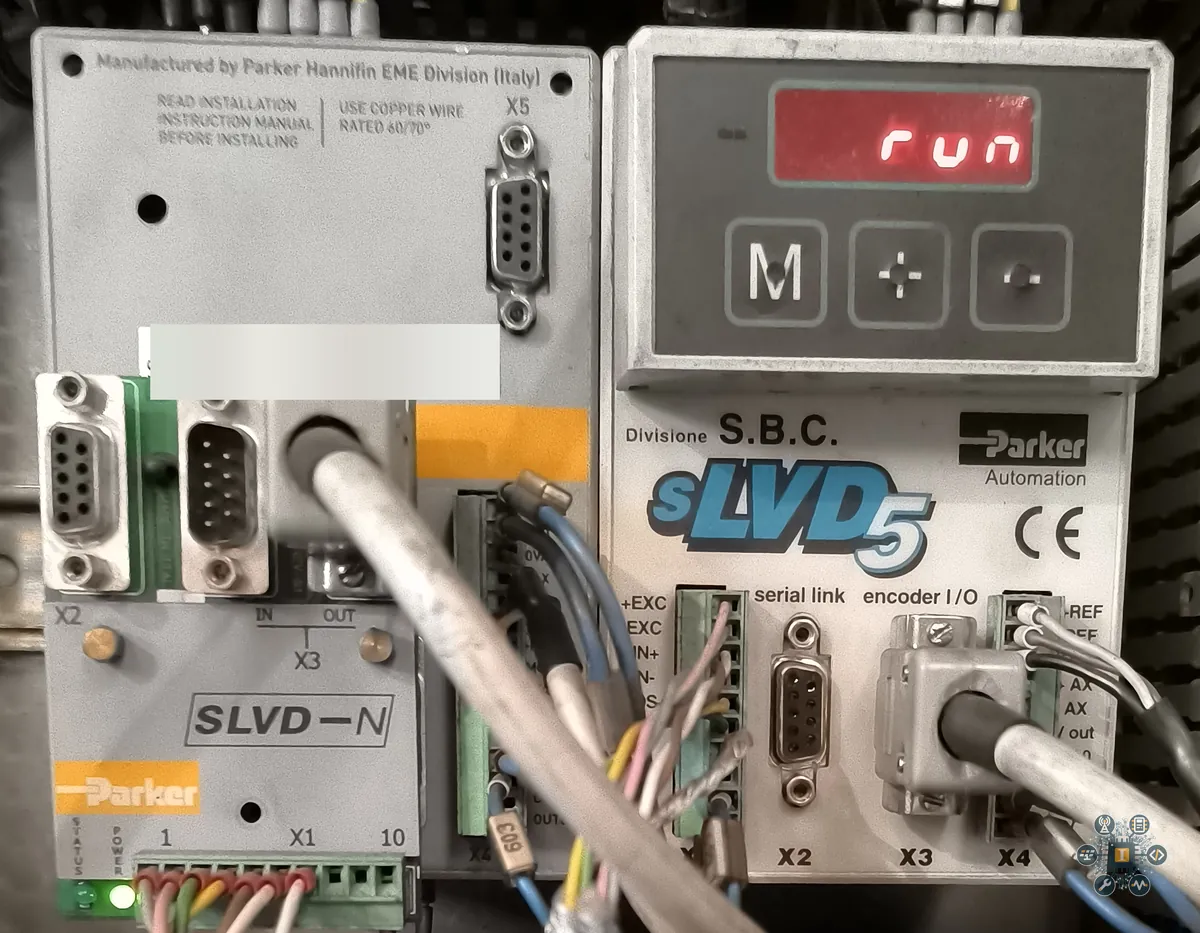

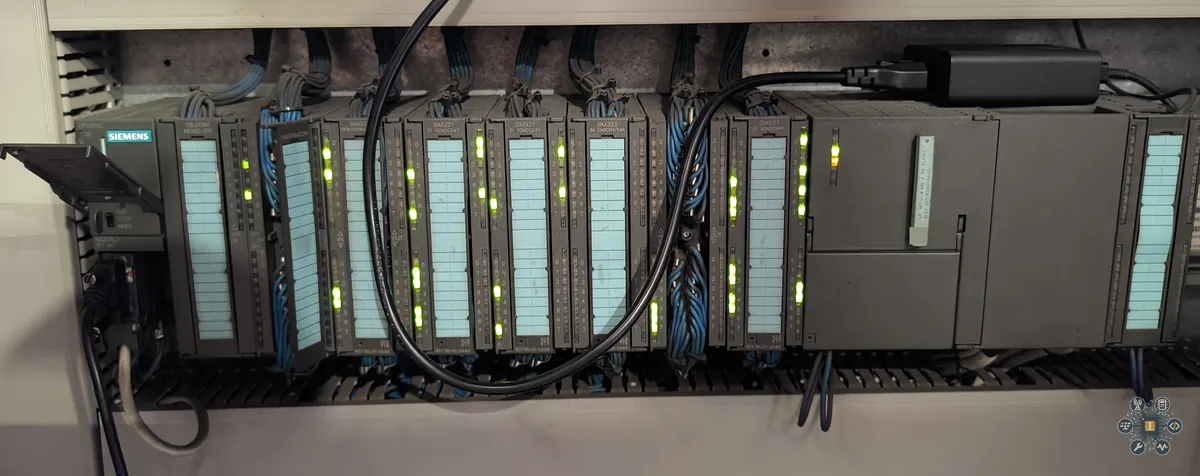

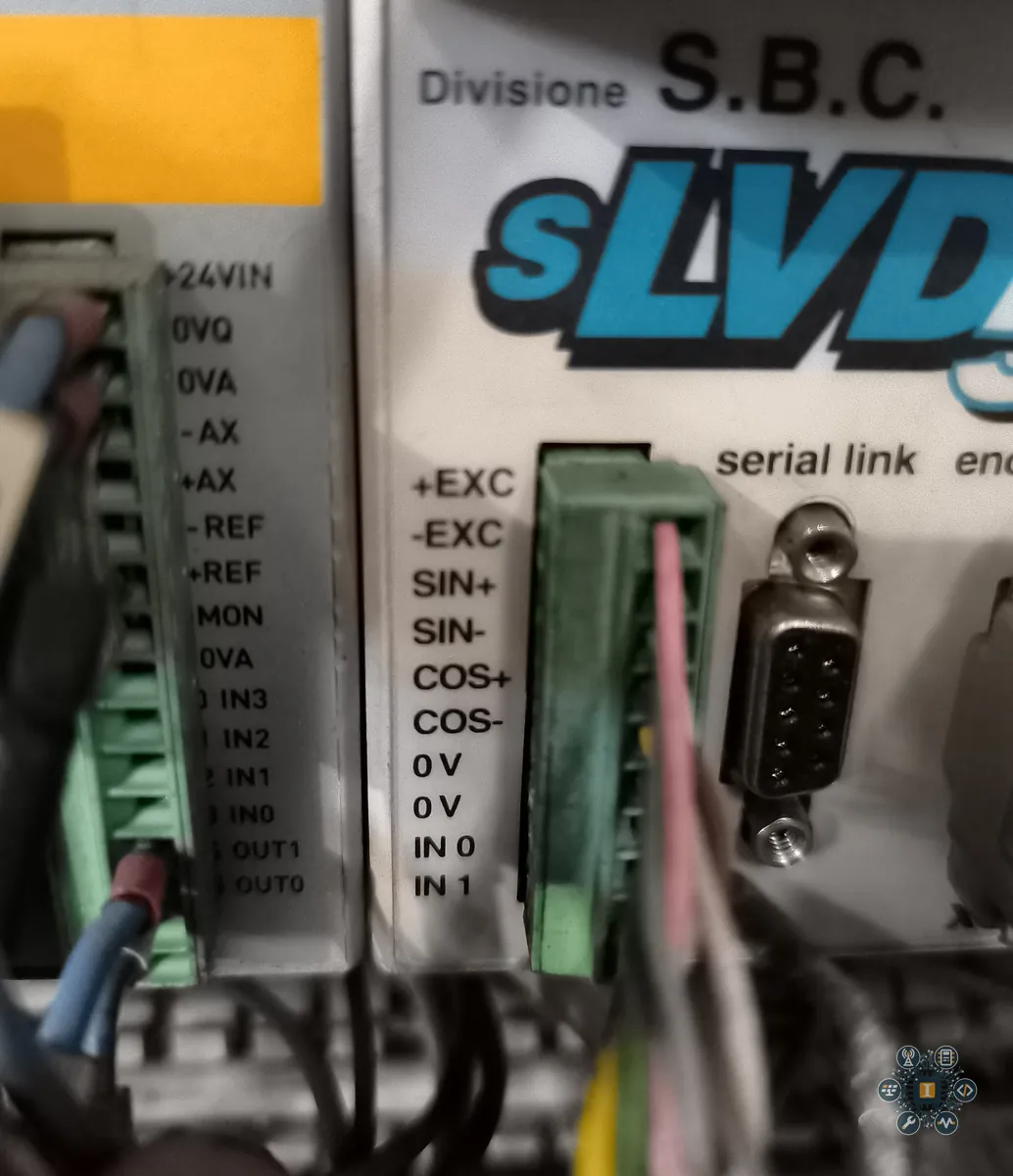

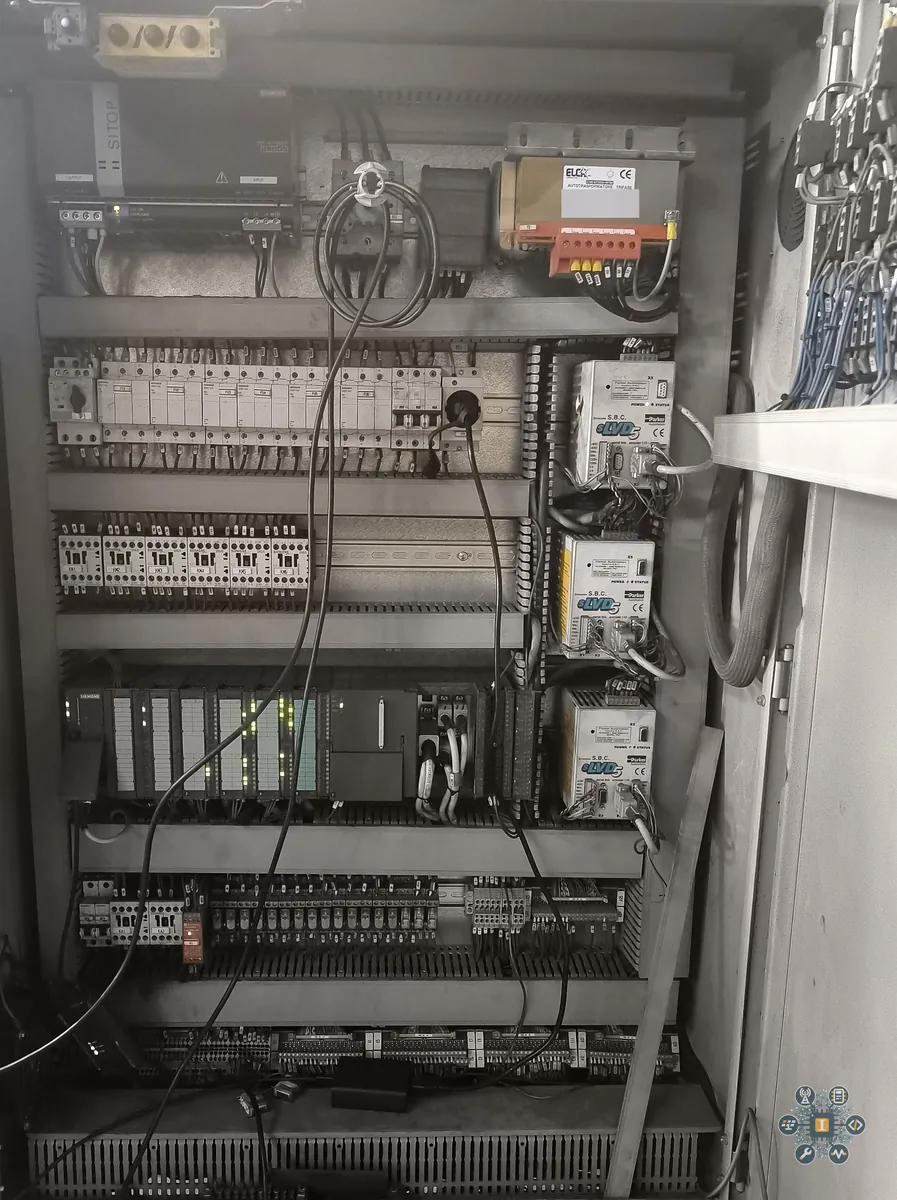

Cuatro máquinas de soldadura del fabricante italiano ABE Snc (antes Piccinotti Ferruccio), construidas entre 2004 y 2006 en dos generaciones. Las gobierna un autómata Siemens S7-300 con CPU 313C, tarjetas SM 321, SM 322 y SM 323, panel SIMATIC OP7 y módulo de ejes FM357-2, que manda sobre tres servos Parker de la división S.B.C. —sLVD5, uno ya cambiado por un SLVD-N—: dos ejes lineales y uno de giro. El fabricante de las máquinas ya no existe.
El problema
Dos de las cuatro estaban paradas, y nadie sabía con certeza cuál era cuál, ni qué copias había de cada una.
Qué hicimos
- Primero, el censo: identificamos cada máquina por lo que lleva dentro, no por el nombre de un fichero, y vimos que eran dos generaciones distintas.
- Copiamos las sanas antes de tocar nada: un corte de tensión con la pila al límite se lleva la configuración.
- Recuperamos la primera comparándola con su hermana (lo contamos en detalle en el caso 02).
- En la segunda, el módulo no aceptaba la configuración. Encontramos por qué: el programa del autómata se lo impedía. Resuelto eso, la configuración entró.
- En las dos faltaba lo mismo, algo que ninguna copia restaura: qué programa tiene elegido cada canal. Lo rehicimos y quedó escrito como paso obligado.
Resultado
Las dos máquinas volvieron a producir, con copia verificada y el paso que falta, escrito para la próxima vez.
